Q:新风系统的地送风和顶送风安装有什么不同,分别如何安装?

2018-01-12 12:27:55        来源:霍尔新风

安装新风系统的地出风和上出风有什么不同?

地出风的送风管敷设于地面垫层内,会占用层高资源;上出风沿楼板顶部敷设,在其必经路由中,如遇结构梁和剪力墙需进行结构开洞,对建筑的强度产生一定的影响;上出风系统初投资较少,阻力较小,系统风量比地上送风高;地出风的成本比上送风高20%~40%。


新风系统的地送风和顶送风安装有什么不同,分别如何安装?


下面我们分别通过地处风和顶出风的通风效果、施工难度、对高层的影响以及日常维护四个方面来看他们有什么区别

地送风与常规顶送风的区别在于:常规送风方式采用顶送顶回,地送风是地送顶回。


1、通风效果

  顶送风:送、排风速度过大时,容易引起噪音;送、排风速度过小、风压不够时,容易引起短路,新风压不下来。

  地送风:一般采取下送上排,完全置换通风,不存在新风浪费的情况、效果更好。

  相比来说下,顶送风新风系统在效果上比地送风新风系统差点,但也无需太夸大,就如上说,新风的高带风与低速风是可以调节的,而且噪音相差也及小,如低速是31分贝,高速时35分贝。至于说新风空气回路短路的问题,只要送、回风大于短路距离就可以,一般来说需要至少大于1.5米,如果在室内,最好是对角送回风,效果不比地送差。

2、施工难度

  顶送风:管道可能要穿梁或是穿墙,一般采用上送上排,管路容易交叉。

  地送风:地送风一般采用扁形管路,暗埋地面垫层下,走向较为灵活。

  在管道铺设方面,施工方面顶送风与地送都没有什么太麻烦的地方,其实顶送风更比地送风好,我们知道有家里梁,本来也需要做吊顶,把新风管道隐藏吊顶里本身就是很棒的方式,为什么不好呢。

3、对层高影响

  顶送风:各个房间均有管道布置,要想装饰美观,必须吊顶,最小管道直径在75mm。

  地送风:地面垫层需增加30mm高度,不需要吊顶。

  怎么说呢,地送风需要在地面开能槽,不能开槽就只能铺地上再打坪,工序就更多了,尽管用了扁平管,不是有可能占用层高。当然,如果与地暖同铺,那另当别论,可以与地暖铺设有效结合施工。地送风采用管道较顶送风特殊,价格比较贵些。最主要的是,如果是地送顶回,还是一样得做吊顶,对比顶送风也没有什么优势可说的,都一样,反而增加了地面厚度。

  4、日常维护

  顶送风:送、排风口均在吊顶内,维护时,需要登高拆卸进行清洗风口。

  地送风:在地上直接取出地送风口面板进行清洗。

  风口清洗都很方便,只是顶送风取下来麻烦点,但这点也不影响使用,而且清洗次数一年下来也不会很多。


新风系统地出风如何安装?

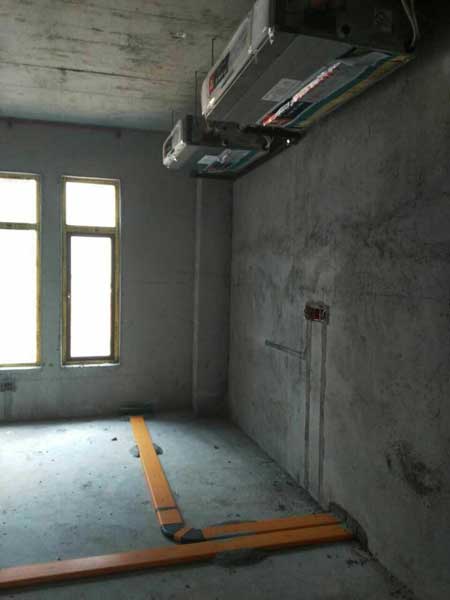

新风主机高位吊装,主机送风管沿墙角或其它方便隐蔽的地方从吊顶落地,接驳设置于地面垫层内的新风分配器,新风分配器进风主管为直径150mm圆管,出风口为若干130*30接口,新风通过分配器转换为130*30扁风管传输,扁风管敷设于地面垫层至各功能房间,扁风管在敷设时不得交叉,新风出风口可设置于地面上也可设置于墙面上。主机回风通常采用集中回风。




新风系统上出风如何安装?

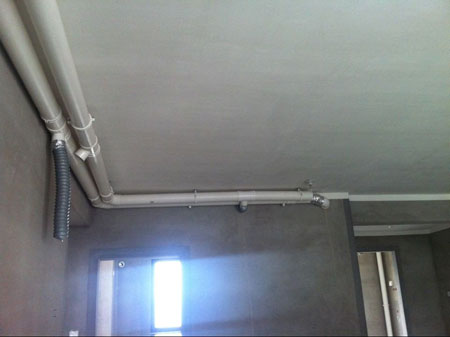

新风主机高位吊装,主机送风管采用硬PVC风管或PE管,沿墙角、梁根等位置至各功能房间,新风出风口采用ABS圆盘形可调风量送风口,风口位置均为高位。


  对于家庭新风系统,无所谓好坏,不管是地送风还是顶送风,都有自身的优势所在,用户需要根据家庭实际情况来合理设计,选择符合家庭适用的新风系统。
